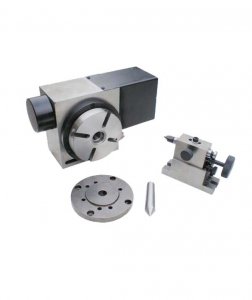

第四轴
10185
-
手脉
10186
-
电脑架
10187
-
10520锥柄套件
10520
-
10608夹头套件
10608
- 内容
产品介绍

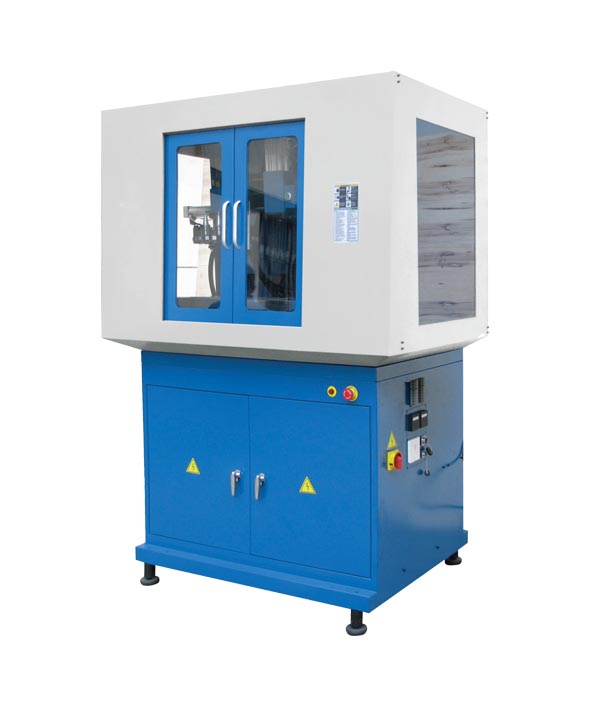

iKX3-SIEG作为小型立式加工中心范本，以及低的投资成本为客户提供极高的产品质量，12工位的强大刀库，全透明的防护罩，5000RPM的主轴转速，保证了刚性最大，铣销精度高，先进的数控软件可在最短的时间内加工出高品质的零件，由普通电脑控制，操作简便价格适中，采用自主研发的SIEG系统操作简便，是目前市场上最具性价比的小型立式砖铣床。
适用范围
我公司小型数控车床可用于各类工厂小型有色金属的平面，曲面等零件的加工，由于体积小，价格低，也可用于数控机床培训教学使用，一个教室可配置8~10台，让每个学生都可以动手操作。
产品优势: 12把自主研发设计刀库、全透明防护罩壳、气动门结构
产品特性
■220v单向交流电。

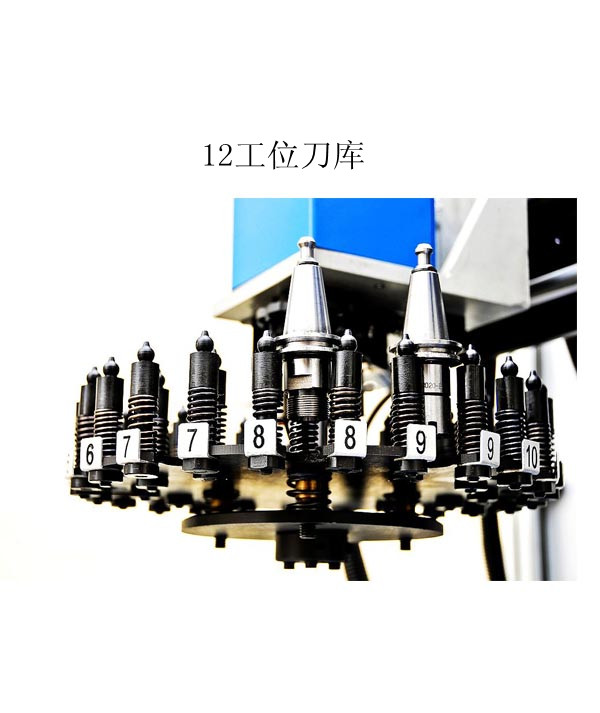

■提供12工位的强大刀库

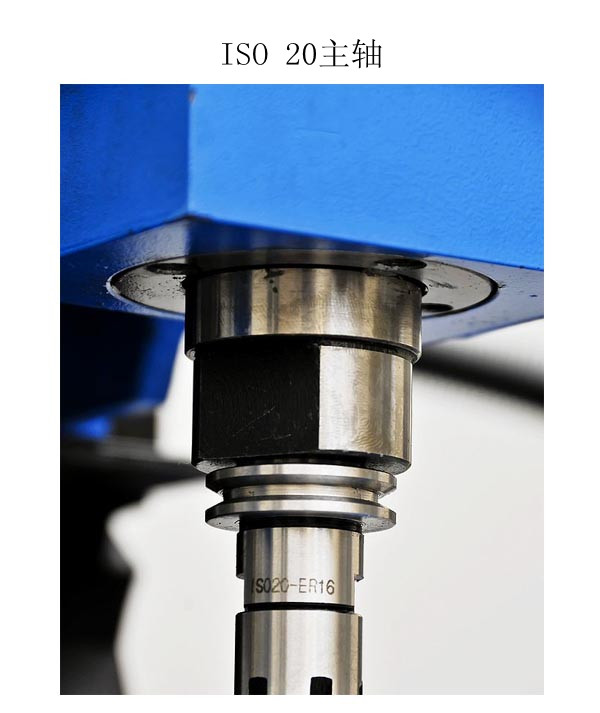

■ISO20公制主轴
■基于PC平台的数控系统，可靠性高，操作简便
■精选优质材料铸造，结构紧凑。
■通过以太网与电脑连接，操作简单。
■高强度铸造硬轨，
■可选FANUC面板，操作与FANUC一样，便于长期操作FANUC的客户。
■选用台湾制造精密丝杆
■G代码可与FANUC兼容
■预装第4轴插口
■三轴伺服电机，无刷大扭矩电机。
■预装手轮快速接口
产品参数
|
工作台 |
工作台尺寸 |
550×160mm |
|
T型槽 |
3×12×43mm |
|
|
工作台载重 |
30kg |
|
|
行程 |
X轴行程 |
270mm |
|
Y轴行程 |
152mm |
|
|
Z轴行程 |
270mm |
|
|
主轴鼻端至工作台面 |
80-350mm |
|
|
主轴中心至立柱导轨面 |
215mm |
|
|
主轴 |
主轴规格 |
ISO20 |
|
主轴功率 |
1000w |
|
|
主轴转速 |
100-5000r/min |
|
|
进给轴 |
X.Y.Z三轴快速进给 |
5000mm/min |
|
X.Y.Z三轴切削速度 |
1000mm/min |
|
|
X.Y.Z三轴功率 |
X/Y:4Nm Z:6Nm |
|
|
刀库 |
刀库数量 |
12把 |
|
最大刀具直径 |
10mm |
|
|
最大刀具长度 |
110mm |
|
|
最大刀具重量 |
0.5kg |
|
|
换刀时间 |
8s |
|
|
精度 |
定位精度 |
0.015mm |
|
重复定位精度 |
0.01mm |
|
|
其他 |
电源 |
230/120V |
|
机床重量（净重/毛重） |
480/530kg |
|
|
机床尺寸 |
1280×895×1845mm |
|
|
包装尺寸 |
1420×1060×2035mm |
常见问题
服务保修
以下条件除外，不属于保修范围
1 使用不正当的电源
2 操作不当引起的机器故障
3 带电拆装设备引起的电气部件的损坏
4 其他自然灾害引起的损害，列如雷击、地震、水灾等自然灾害
2、免费保修期间，不包括上门服务费和由上门服务所产生的其他费用，用户需另外支付，支付如下：
1 人工费 按天计算 600;元/天
2 交通费 经济舱或者动车来回机票或车票
3 住宿费 当地三星级或以上标准间费用
请预先把相关的费用汇入我公司账户，我公司会开具相关的费用发票，除以上费用外，其他费用有厂商承担。
注：维修天数和住宿天数，我方会根据相应的事项进行计算并与用户协商，超过所规定的时间所产生的费用，将由厂商承担，包括住宿费等费用
3、保修内维修方法
客户详细描叙故障，通过EMAIL方式或者传真方式至我公司售后服务部门，也可以通过电话沟通方式，由售后服务工程师判断故障原因，并在电话中指导客户进行检测和判断，指导客户拆下故障零件后，快递方式至我公司售后服务部门，公司售后服务部门收到客户的零件后，进一步测试，若确认有故障，将在1个工作日内，将新的零件快递至用户，并且指导用户安装和调试。
以上过程中所产生的快递费用全部由厂商承担，若客户无法完成以上工作，需要厂商上门服务，收费方法按照第2条
4、保修外维修方法
方法同3
费用：用户需承担零配件，具体价格请致电收货服务部门，所产生的快递费用，为了确保购买正确的零配件，建议先寄回零配件测试新的零配件保修期为壹年，服务费（免费），若用户需要提供上门服务，收费标准参考第2条。
5、安装和培训
所售的所有机器价格都不包括安装和培训，由于机器出厂前都进行调试，所有用户无需调试，
上门安装费：参考第2条收费标准
培训费：用户安排时间至我公司培训，妙法，请事先预约
上门培训费：参考第2条收费标准
